MI:JEEP:J55:J57:F.AXLE:Frame:ALIGNMENT:CAM:CAS:KingPin:J53:4DR6:DIesel:


Wheel ALIGNMENT:
CAMBER: FRONT 1°30' +- °
CASTER: 3°00' +- °

KP:SAI: 7°30' +- °


ハンドル切れ角:内 28°+- °、外 26°+- ° (参考値)

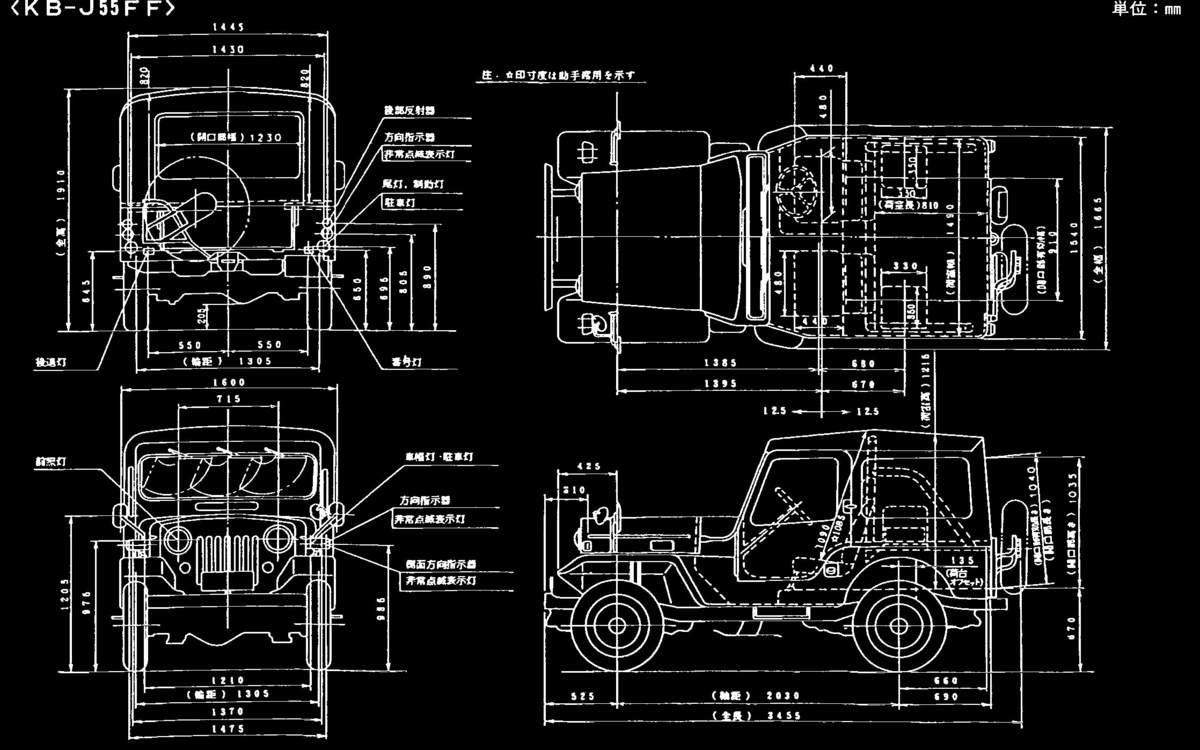

wheel base: 2030 mm

tread : front 1305 mm ,rear 1305 mm

tire: 215 R 15 -6PR ,

IDL: 700 ~ 750 rpm / 11°(INJ)

KSD87,p1092,1121

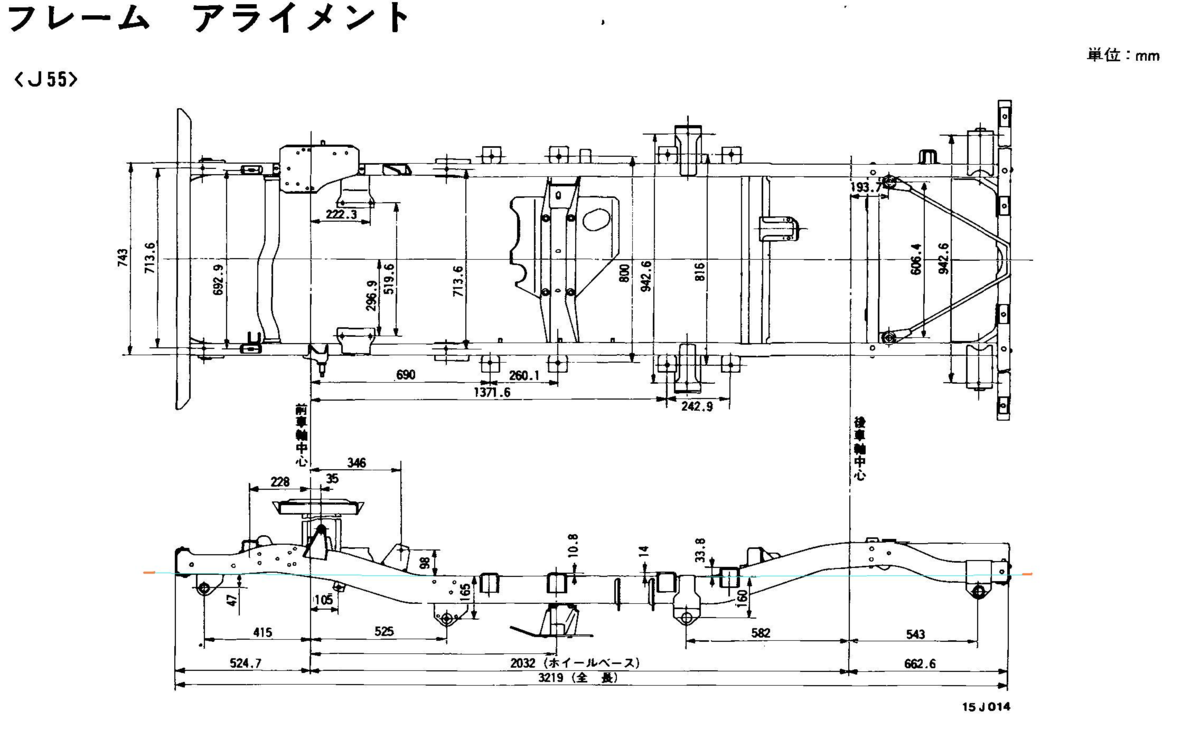

Frame Alignment:
4枚目の図の側面図で赤、水色のラインを結ぶ面を仮想基準として寸法を比較してみる。
図にもその面(線、ライン)を想定したような寸法があるので、参照、比較してみるとよいのだろう。

後部の穴は12φでその下側付近を、今回の仮想ラインも引かれる。この位置関係は複数回計測して、確定しておきたい。







f:id:TAS-net:20191022231702p:plain





f:id:TAS-net:20191022232019p:plain



f:id:TAS-net:20191022232157p:plain







f:id:TAS-net:20191022232304p:plain







 コメント(11)



顔アイコン

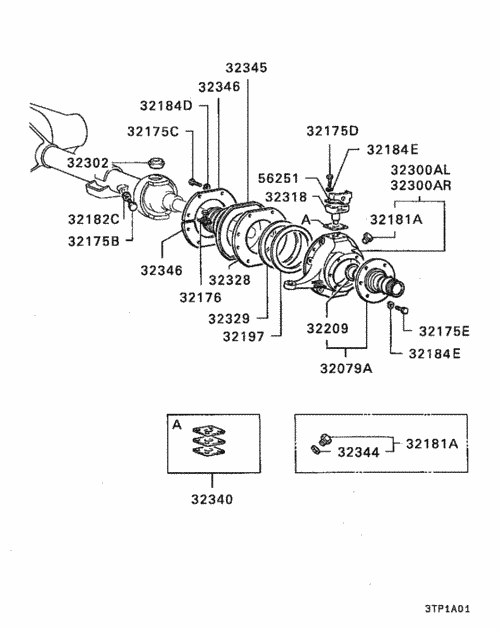

32302
Bearing, knuckle

MJM05549
771 р.
32175C
Болт fr axle

MB044680

8x18.5 45 р.
32184D
Washer, gearshift link

MF450805

8 55 р.
32346
Retainer, knuckle

MB002455
194 р.
32345
Накладка/крышка/чехол knuckle

MB002241
2 037 р

2013/8/17(土) 午前 6:37ogw*og*2



顔アイコン

56251
Support, fr brake hose

MJ649781
159 р.
32318
Cap, knuckle bearing

MJ910901
994 р.
32175D
Bolt, fr brake

MF104890

10x38 80 р.
32184E
Шайба

MF450406

Spring,10 50 р.
32300AL
Knuckle assy,lh

MB002451
5 167 р

2013/8/17(土) 午前 6:37ogw*og*2



顔アイコン

32300AR
Knuckle assy,rh

MB002452
5 167 р.
32181A
Plug assy, fr axle

MB092532
125 р.
32175E
Болт

MB002402

10x22.5 60 р.
32344
Gasket, knuckle oil filler plug

MA111169
не продаётся
32079A
Spindle assy, fr axle

MB002494
5 813 р.

2013/8/17(土) 午前 6:38ogw*og*2



顔アイコン

32209
Bushing, fr axle

MJ649783
438 р.
32197
Seal ring, fr axle

MJ908008
194 р.
32329
Oil seal, knuckle, otr

MJ908007
159 р.
32328
Oil seal, knuckle, inr

MJ908005
159 р

2013/8/17(土) 午前 6:39ogw*og*2



顔アイコン

32176
Clamp, fr axle

MF661029

D=63 80 р.
32175B
Болт fr axle

MB002493

10x32 110 р.
32182C
Крепление

MF430726

Jam,10 60 р.
32340
Shim set, knuckle bearing cap

MJM02641
453 р.

2013/8/17(土) 午前 6:40ogw*og*2



顔アイコン

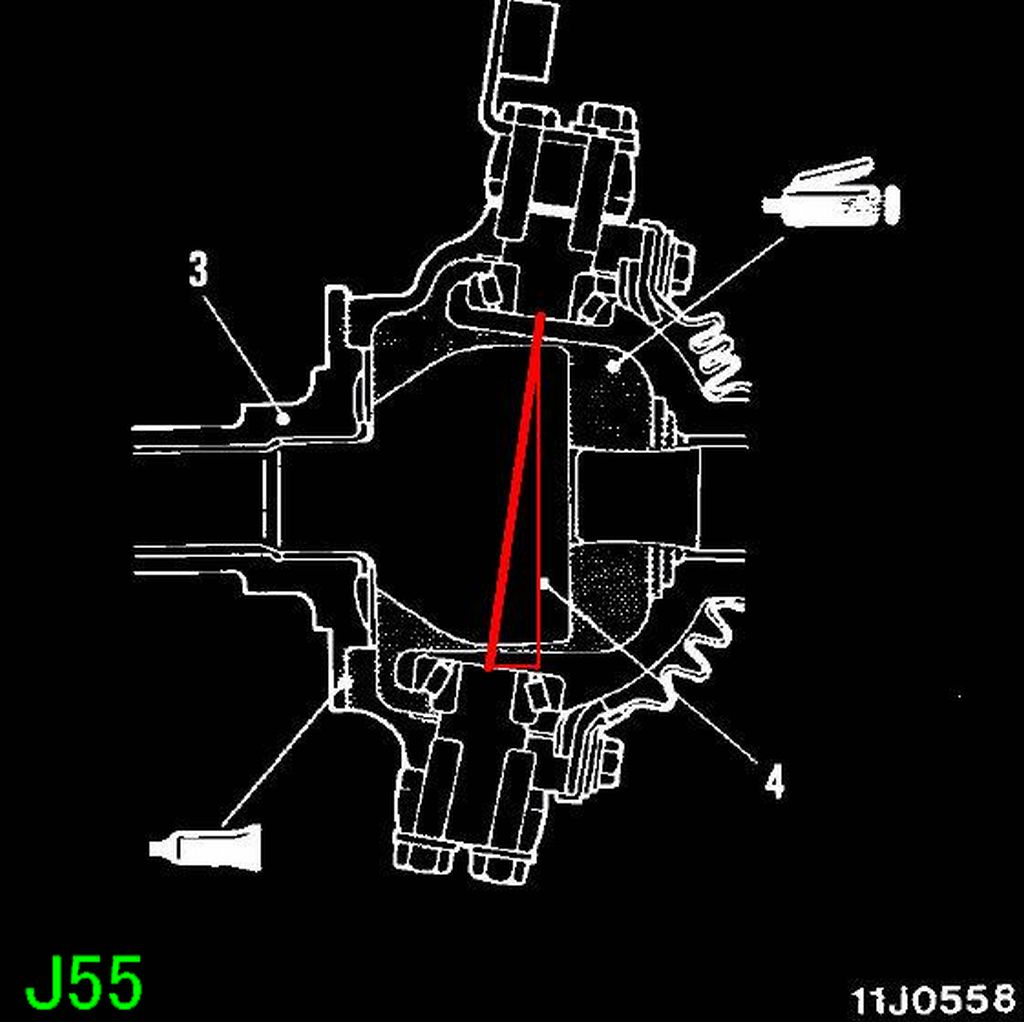

-->y1=atan(30/191) * 180/%pi
y1 =

8.9264079

2013/8/17(土) 午前 7:10ogw*og*2



顔アイコン

-->y1=atan(25/191) * 180/%pi
y1 =

7.4570551

上記までは、図からの推定ですが、実測の結果を楽しみにしてます。

2013/8/17(土) 午前 10:11ogw*og*2



顔アイコン

-->y1=atan(29/200) * 180/%pi
y1 =

8.2503872

WN13No13p26b

2013/11/11(月) 午後 1:16ogw*og*2
