NI:G10:LED:ハイマウントストップランプ:点灯せず:>TG10:OGW:Bluebird sylphyシルフィ
2個並列が3組直列で抵抗２、ダイオード、コンデンサの回路構成で、3組の内1組だけ損傷。
これでY25､000程度の部品交換となる。
今回は年式がH17MYなので外して対処と連絡あり。
H18MY以降はNGとなる。
G10:系は脱着に手間がかかるので、事前にCKして対処するとよい。この年式前後でLED:typeの
同様のランプを装着の車種も同じ傾向がありそうなので、全般的に注意が必要。
多くの故障事例が実際に入手した例に類似しているので、ほぼ7~9年経過したもので発生している
ことになる。 すでに、取り外して対応できない車種（品質が改善されていれば別の話ではあるが）
が上記可能性年代に入っているので、さらに点検をしっかりしたいものだ。
すでに、他社のLEDストップランプで歯抜け状態が車検で発生している、その車後日点検したら
反対側も同様の状態になっていたという。 車によっては、基板で交換できるものもあると聞くが、
凝った作りのものは多くが一体構造のものが多いのだろう。
http://nissan.epcdata.ru/bluebird_sylphy/qg10/6519-qg18de/electric/268/26570M/
TG10:

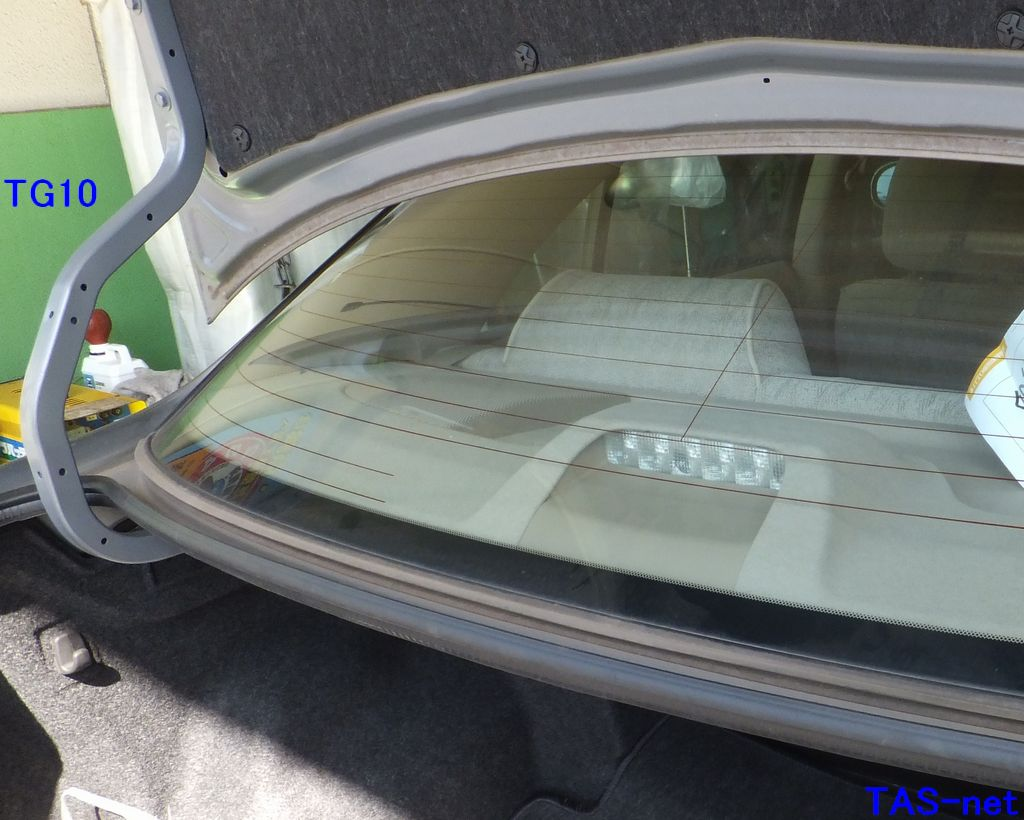

写真はTG10:のものでLED6個型です。
|
コメント（27）
[PDF]
法規改正について
www.sp.koito.co.jp/ctlg/p26_27.pdf
ファイルタイプ: PDF/Adobe Acrobat - クイック ビュー
2006年1月1日以降の生産車に装着されるランプ. 43. サイドターン. 全 車 両. 2006年1 月1日以降の生産車に装着されるランプ. －. フロントポジション. 全 車 両. 2006年1月1日以降の生産車に装着されるランプ. －. テール・ストップ. 43. ハイマウントストップランプ ...
2012/6/2(土) 午前 6:15
ハイマウントストップランプ
http://www.sp.koito.co.jp/ctlg/p26_27.pdf
http://detail.chiebukuro.yahoo.co.jp/qa/question_detail/q109428425
2012/6/2(土) 午前 6:21
高価な部品も壊れる、当然高価な、高級車と言われるものも。
特に、そのような部品を多数使えば使うほどその累積確率は高く
なるのはわかりやすい。 それをコストでカバーできると思えるとよいですが、数回裏切られればどうだろうか。
2012/6/6(水) 午前 1:45[ ATS ]
ぶらさがっている人（総裁）は、ばらまきだ。それは役人とそれをささえた政党だ。民主党はいいことばかり言っているという、それは、そのままそれまでの政権を維持してやってきたことだろう。巧妙に政権維持しながら、莫大な借金とか年金などの失策を棚にあげて批判する資格などない。
2012/6/15(金) 午後 9:21[ ATS ]
50シーマについてです。こんにちは昨日トランクのランプをLEDに変えよう ...
detail.chiebukuro.yahoo.co.jp/qa/question.../q1076881255 - キャッシュ
回答（1） - 2011年12月6日
50シーマについてです。こんにちは昨日トランクのランプをLEDに変えようとしてから運転席のドアを開けるとスモールが点灯する、シフトをPにしてもドアロックが解除されない、ルームランプがつかない、シ ートメモ...
2013/3/2(土) 午後 9:28
LEDバルブ装着した場合 誤作動が起こります - まさみの整備日記 ...
blogs.yahoo.co.jp/porche964_rs/62093877.html - キャッシュ
2013/02/22 – 当社で管理している車ではLEDにした車はありませんので あくまでも噂です）. 最近の車は. 市販のLEDにした場合. 設計時に決められた電流値に達しないため. リンプモード（ フェイルセーフ）になり エンジンの出力制御（吹きあがりが悪くなる） ...
2013/3/2(土) 午後 9:34
市販LEDバルブ装着についての
注意事項のご案内■ 対象車両
全車
■ 内容
LED（Light Emitting Diode）バルブは、一般の電球と比較して長寿命・省電力を実現できるため、一般のカー用品店等で販売が拡大していますが、電球タイプのバルブから市販のLEDバルブへの交換による不具合が発生した事例がありました。安易な市販LEDバルブへの交換は、ランプ不灯をはじめ、車両走行機能等への重大な悪影響が考えられますのでご注意願います。また、お客様から問合せ等があった場合は、様々な問題が発生する可能性があることをご説明頂きたく、よろしくお願い致します。
ストップランプを市販のLEDバルブへ交換した場合の影響（例）
http://www.mitsubishi-motors.co.jp/support/recall/others/tenken/detail_027.html
2013/3/2(土) 午後 9:37
ストップランプを市販のLEDバルブへ交換した場合の影響（例）
システム名称 LEDバルブ化による影響
ブレーキオーバーライド ブレーキON 固定状態と判断し、この状態からアクセルを踏み込むと、オーバーライド制御が作動し、エンジン出力制御の誤作動状態となる。
クルーズコントロール クルーズコントロールが使用できない。セット中であれば解除され、非制御中であればセットできない。
アクティブスタビリティコントロールシステム（ASC） 故障判定し警告灯が点灯し、制御が停止する。
アクティブセンターディファレンシャル（ACD） ACDがフェールセーフし、ACDモード表示灯が同時に3個点灯する。
車両接近通報装置（EV車） 車速3km/h以下、シフトP以外の状態で、ブレーキから足を離しても通報音が発音しない。
2013/3/2(土) 午後 9:38
その他のランプを市販のLEDバルブへ交換した場合の影響（例）
システム名称 LEDバルブ化による影響
TC-SST（※１）車バックアップランプ TC-SST車にLEDバックアップランプバルブを装着すると、消費電力低下により、規定電流に達しないためフェール機能が働き、リバースに入れてもバックアップランプが不灯、リヤビューカメラも使えなくなる。
※１： ツインクラッチ・スポーツシフト・トランスミッション。（Twin Clutch Sport Shift Transmission）
ランサーエボリューションＸ、ギャランフォルティスなどに設定。
2013/3/2(土) 午後 9:40
LEDテールだぜ！｜グループ｜みんカラ - 車・自動車SNS（ブログ・パーツ ...
minkara.carview.co.jp/group/ledTail/bbs/2496144/l15/ - キャッシュ
2008/11/08 – 先日自作したＬＥＤテールに交換したんですがちょっとした不具合が発生しました。 Ｋ１２ マーチはテールをＬＥＤに交換するとＣＡＮが誤作動するらしいんですが、その対策として抵抗を並列で繋いでいます。 車自体はそれで問題なく動くのですが、 ...
2013/3/2(土) 午後 9:53
車の燃料計の誤作動について - Yahoo!知恵袋
detail.chiebukuro.yahoo.co.jp/qa/question.../q1253691342 - キャッシュ
回答（1） - 2011年1月13日
車の燃料計の誤作動について今回車のメーターのLEDの変更を行いました。 パネルと基盤を別々にしLEDの変更も無事に終わったのですが燃料計が正常な動きをしなくなりました。 燃料計の部分は１か所のLED交換で他...
2013/3/2(土) 午後 9:56
スカイラインV35 ホイールLEDの点灯不具合
3件
質問者：0328PEPE 投稿日時：2009/09/28 18:38
日産のスカイラインV35に先日、ホイールLEDを装着しました。
LEDはチューブタイプで、フロント左右はヘッドライトのポジションから配線をして、リアはテールのポジションから配線しました。
が、ごくたまにですがポジションから配線してるにも関わらず、ギアをバックに入れたときにバックのホイールLEDが消えたり、ウィンカーを入れた時にハザード状態になったりします。
通常はポジションで問題ない時はちゃんと点灯していますが、原因はどのような事が考えられますでしょうか？
配線間違いではなさそうですが、スカイラインV35はテールが純正LEDなのですが抵抗とかの関係なのでしょうか
http://oshiete.goo.ne.jp/qa/5326161.html
2013/3/2(土) 午後 10:05
一か所の事業場ですでに数件扱っているとの情報もあるので
相当数の事例がある可能性を示唆している。
2013/3/20(水) 午前 7:00
ハイマウントストップランプは平成18年１月１日の製産車両から義務化。
http://crazy-man.cocolog-nifty.com/blog/2012/06/led-b26c.html
2013/3/20(水) 午前 7:49
テールライト（W球）をLEDに変えたところ、ライト点灯時にハイマウント ...
detail.chiebukuro.yahoo.co.jp/qa/question.../q1313247218 - キャッシュ
回答（1） - 2007年10月27日
... してしまいます。ハイマウントストップライトがライト点灯時に小さく（Lo）点灯、ブレーキを踏むと大きく（Hi）点灯. ... 原因はLEDのW球を使った事により、尾灯（スモールランプ） 点灯時に内部の抵抗を逆流して制動灯（ブレーキランプ）の＋側に電気がリークしているものと考えられます。 ... ダイオードを追加するにも配線加工をする事になるし、知識とリスクを伴う事になりますので、普通はしない方がいいでしょう。 グレード ...
2013/3/20(水) 午前 7:50
NSXハイマウントランプ（LED)の修理について | 国産車のQ&A【OKWave】
okwave.jp/qa/q6403026.html - キャッシュ
2010/12/23 – リアスポイラーのハイマウントランプ（LED)がブレーキを踏んでも点灯しないため、 ディーラーに見てもらったところ、電気は来ているのでハイマウントランプの故障 ... 文字通りなので、ハイマウントストップランプのユニットASSYの交換となります。
2013/3/20(水) 午前 7:51
寿命が長いはずのLEDランプが玉切れ？ - カーライフ駆け込み寺 - 車の ...
car.mag2.com/kakekomi/maintenance/070831.html - キャッシュ
2007/08/31 – ＬＥＤは基本的に切れない、というのが常識ですよね。 でもそれは、いわゆるフィラメント切れを起こさない、ということです。 車両にハイマウントストップランプとして装着されている場合、 基板（基盤）やその他回路の不調で点灯しないというトラブルの ...
2013/3/20(水) 午前 7:53
W202 ハイマウントストップランプが点灯しない OVERDRIVE/ウェブリブログ
overdrive.at.webry.info/201001/article_2.html - キャッシュ
2010/01/05 – OVERDRIVEのW202 ハイマウントストップランプが点灯しないに関する詳細記事。（ Powered by BIGLOBEウェブリ ... W202のハイマウントストップランプは、前期がバルブ、後期にLEDを使用している。 ※厳密に前期・後期の分類は難しい ...
2013/3/20(水) 午前 7:55
G10
2010/8/2023:54
最近の自動車のＬＥＤ事情
平成１５年式で走行３５０００ｋｍの
日産ブルーバードのハイマウントストップランプ。
車検で、このランプがつかないため、不合格になってしまった。
http://blog.livedoor.jp/amoyoon/archives/51781576.html
2013/3/20(水) 午前 8:00
2.1 初代 G10型（2000年-2005年）
2.1.1 年表
2.1.2 サニーネオ
2.1.3 ルノーサムスンSM3
2.1.4 ルノースカラ
2.2 2代目 G11型（2005年-2012年）
2.2.1 インテリア
2.2.2 グレード構成
2.2.3 年表
2.3 3代目 B17型 （2012年-）
http://ja.wikipedia.org/wiki/日産・シルフィ
2013/3/20(水) 午前 8:27

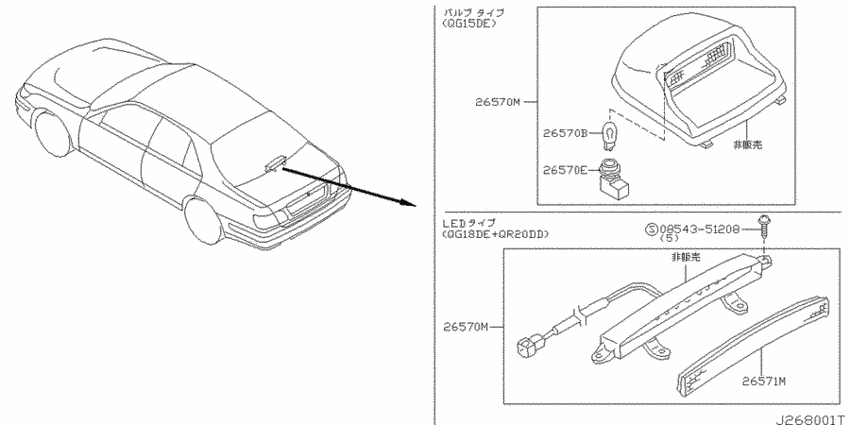

parts listでは以下のタイプらしきものが載っている
http://www.get-u.com/CATALOG/SYLPHY/G10/0204/ECO_SAFETY/IMAGES/win6_2.jpg
しかし、LED6個タイプのシンプルのものが表題TG10に装着されている。
2013/3/20(水) 午前 8:54
LED
http://www.get-u.com/CATALOG/SYLPHY/G10/0204/ECO_SAFETY/main2_1.html
http://stanley-raybrig.com/search/result.php?id=3053
ハイマウントストップランプ T16
LED 12V16W(18W) NO.51
2013/3/20(水) 午前 8:57
ﾌﾞﾙｰﾊﾞｰﾄﾞ ｼﾙﾌｨ H12.8～17.12 G10 ハイマウントストップランプを抜く・抜かないが選べる 8190 11340
ﾌﾞﾙｰﾊﾞｰﾄﾞ ｼﾙﾌｨ H17.12～ G11 バックガラスにストップランプの選択あり 8190 11340
http://www.1950.jp/cgi-bin/t1950/sale/display.cgi?maker=nissan
2013/3/20(水) 午前 8:59
自作 ＬＥＤハイマウント ストップランプ Ｖｅｒ.3
http://minkara.carview.co.jp/partsreview/detail.aspx?cid=2065281
http://www.nissan.co.jp/SYLPHY/G10/0110/SPEC/frame1_7.html
2013/3/20(水) 午前 9:07
26570M
ﾗﾝﾌﾟ ｱﾂｾﾝﾌﾞﾘ-,ﾊｲﾏｳﾝﾄ ｽﾄﾂﾌﾟ
26590-6N600
8 718 р.
ﾗﾝﾌﾟ ｱﾂｾﾝﾌﾞﾘ-,ﾊｲﾏｳﾝﾄ ｽﾄﾂﾌﾟ
26590-6N660
8 718 р.
Винт
0854351208 59 р
2013/3/20(水) 午前 9:21
カーフィルム施工時のハイマウントストップランプ部分の処理について
http://www.coating-lab.com/coating/film/000110.html
2014/9/20(土) 午後 0:03[ ATS ]
平成１７年１２月３１日以前に製作された車には適用しない
照明部は車両中央にあること
ただし車の構造上ムリな場合は中心から１５０ｍｍまでの間に取り付けるか、車両中心面の両側に１個ずつ取り付けることができる
制動灯が点灯する場合のみ点灯する構造であること
http://umeboshi.main.jp/cml/99_blank066133.html
