Subject: [SCOP][WAVE]SU:CN21S:F6A:点火リーク波形概要図等⇔Re: [ATS-Measuring]にデータがアップロードされました
発電機の波形が再度紹介されましたが、先ほど観察した波形の概要を
以下等にアップしてみました。

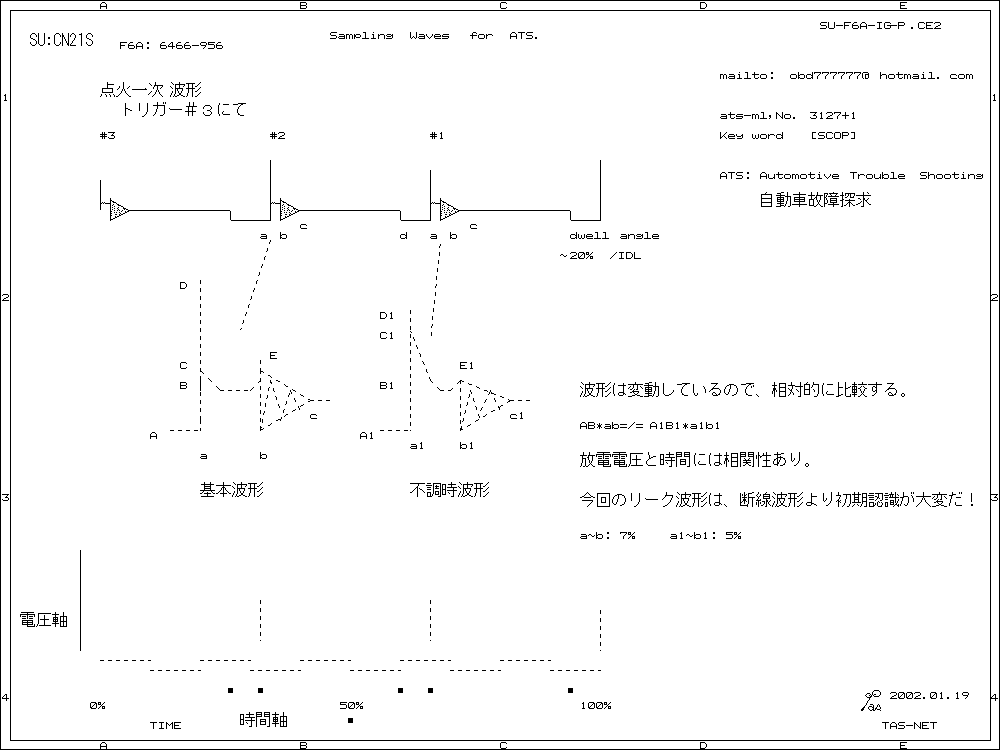

http://www.egroups.co.jp/files/ATS-Measuring/SCOP/SU-F6A-IG-P.PNG
http://www.egroups.co.jp/files/ats-wd/SCOP/SU-F6A-IG-P.CE2
２次波形の観測は高圧で観測しにくい方向に装置が変わりつつあります。
そこで、ほぼ相似的に観測できる一次波形（400Ｖ付近まで）の波形を活用
することが手軽ではないかと思います。
これですと、若干の工夫で ヒ.ロ.@ E-EK9(シビック) さん、のＰＣ取り込み
にも対応するのではないかと期待してます。
今回の事例では、プラグ・コード先端部位でのリークでの不調波形です。
症状は、発進加速とか吹け上がり不良、50～60ＫＭ/ｈ 程しか 車速が上がらず。
この事例等では、すでに多くの体験的事例があるので、簡単に目視点検でも
多くが対応できているようですが、交換前に特定部位を探れると作業も早く
なるなど便利です。
この波形は類似のものがよく観測されるので、症状等総合的に判断しないと
惑わされ場合もありそうです。
高額な装置では絶対電圧等でも論議できるようですが、簡易装置では
波形の特徴とか、１工程に対する割合などで比較すると分かりやすいのでは
ないかとみてます。（個別のキャリブレーションに対し神経質に対応しなくて
済むとか、他のテスタとの比較での混乱防止とか）
各位から使える波形データーを期待してます。
TAS.
----- Original Message -----
From: "eグループ" <ATS-Measuring@e...>
To: <ATS-Measuring@e...>
Sent: Saturday, January 19, 2002 3:57 PM
Subject: [ATS-Measuring] 【ATS-Measuring】にデータがアップロードされました
> ▼ファイル名 ：/SCOP/SU-F6A-IG-P.PNG
> ▼アップロードした人：obd777777@h...
> ▼コメント ：Ignition Wave data:SU:F6A:
>
> ▼こちらでデータをダウンロードできます。
> (ファイル名に日本語は利用できません。半角英数字のみをご利用下さい)
> http://www.egroups.co.jp/files/ATS-Measuring/SCOP/SU-F6A-IG-P.PNG
>
>>
> Help URL : http://help.egroups.co.jp/
> Group URL : http://www.egroups.co.jp/group/ATS-Measuring/
> Group Owner: ATS-Measuring-owner@e...
>
|
2002年1月19日と資料が古く歴史も感じられそうです。
まだエンジンスコープなども工夫して使えるので、稼動状態での点検、部品交換前の点検に活用したいものです。
現時点での評価も大切なので各位のご指摘、Ｔ／Ｂなど気軽にお願いします。
TAS...
